Ремонт блока питания Astec aa20270 из Cisco 2610

[ 1 ] Нашёл старую Cisco 2610.

Давно заметил, что в столе валялся сей агрегат, коллеги по работе сказали, не работает он! Ещё когда был
студентом, сам собирал на таких роутерах учебные стенды. В таком качестве железка может быть полезна,
поэтому было решено попробовать её поднять!



[ 2 ] Диагностика.

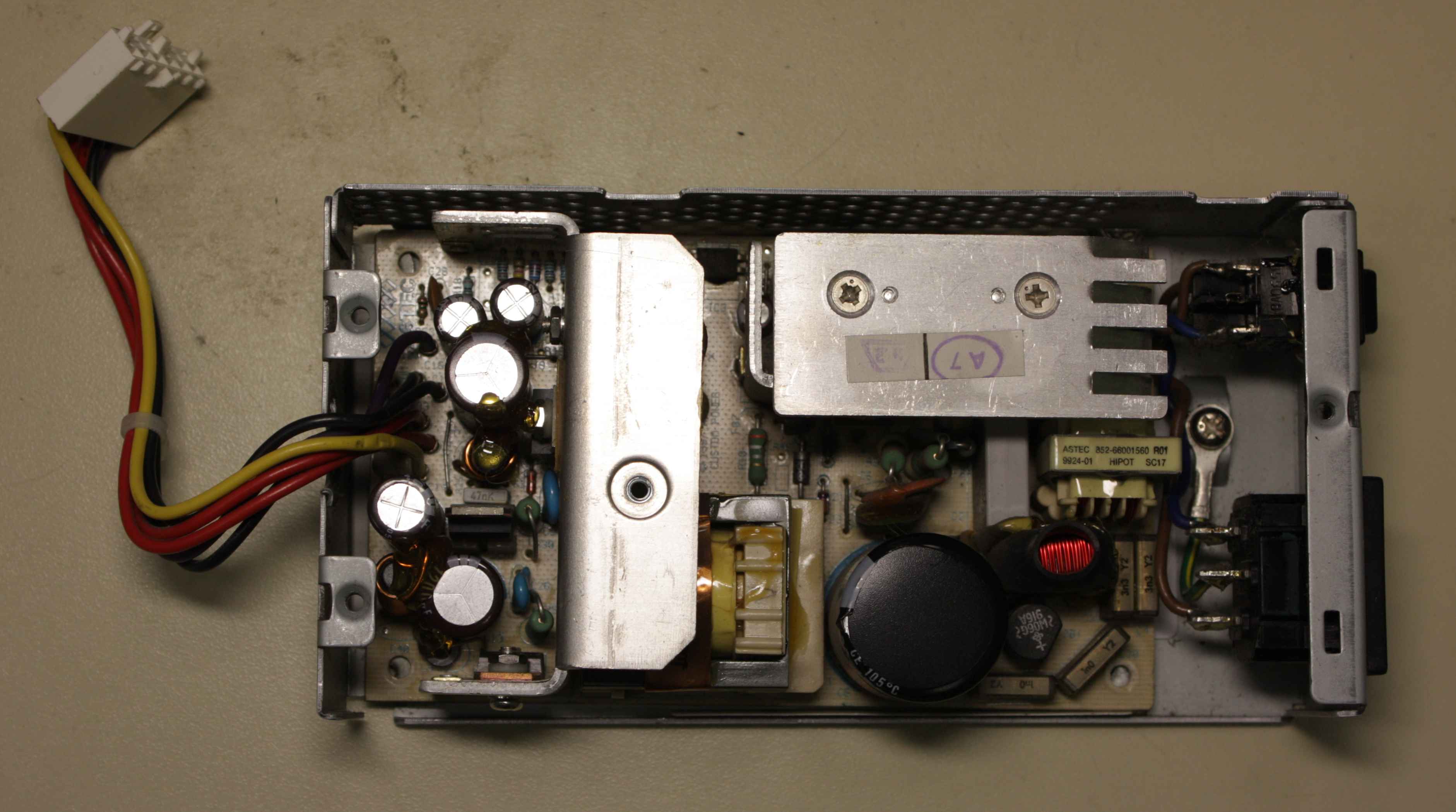

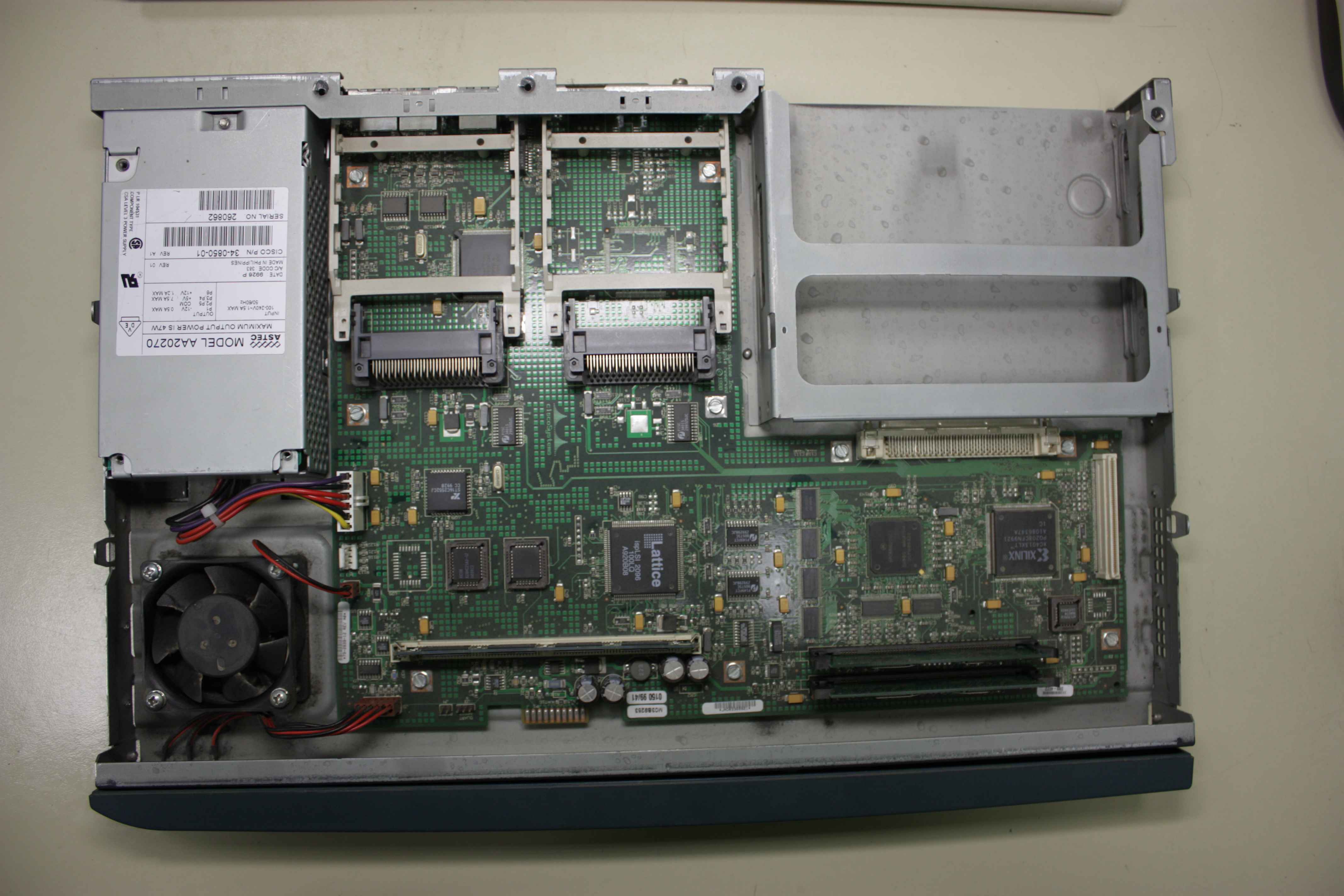

Cisco уже была вскрыта, с виду все компоненты в ней целы, вскрыл БП там тоже всё хорошо.

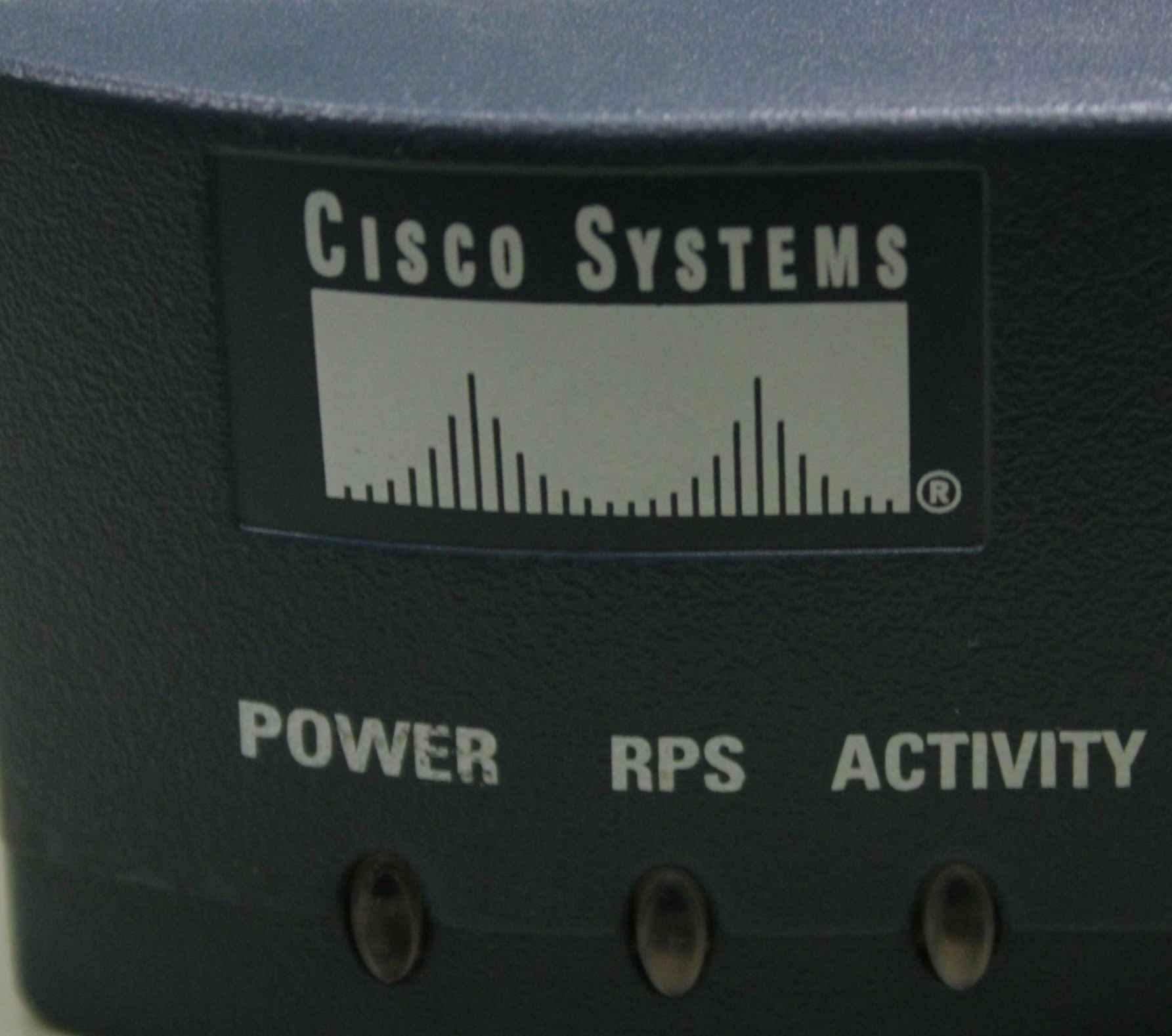

Включаю роутер, индикатор RPS (Redundant Power System) моргает, а вентилятор интервально дёргается.



Беру БП от такойже Cisco, ставлю в эту, роутер завёлся. Значет дело в БП. Потом мне кто-то говорит,
да мол у неё блок питания сдох. Да не похоже, что он совсем сдох...

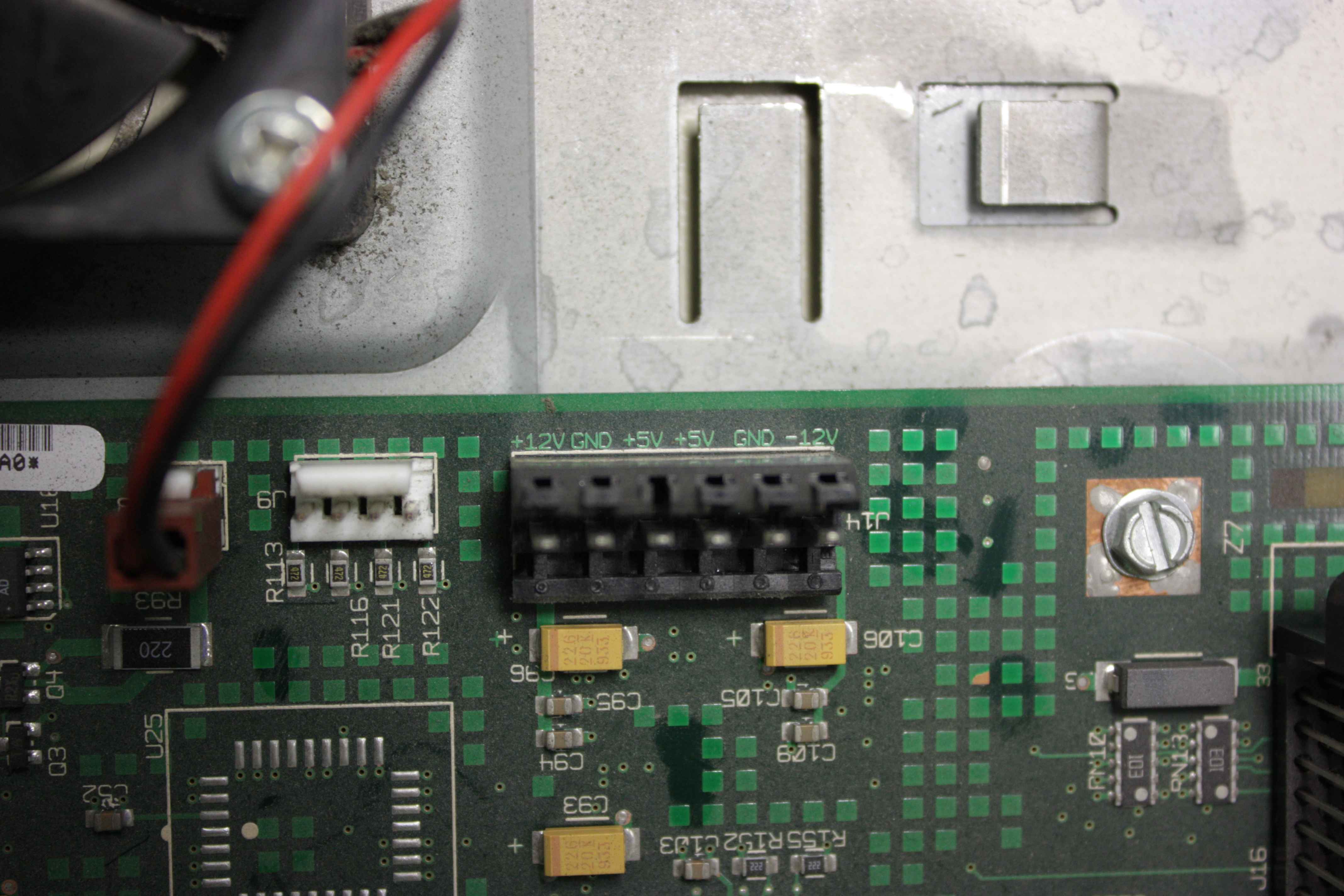

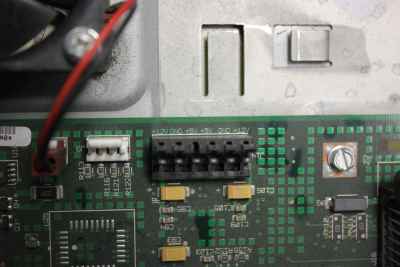

Решил померить напряжения на выходах БП, на плате есть пометке где какое напряжение должно быть. Так же

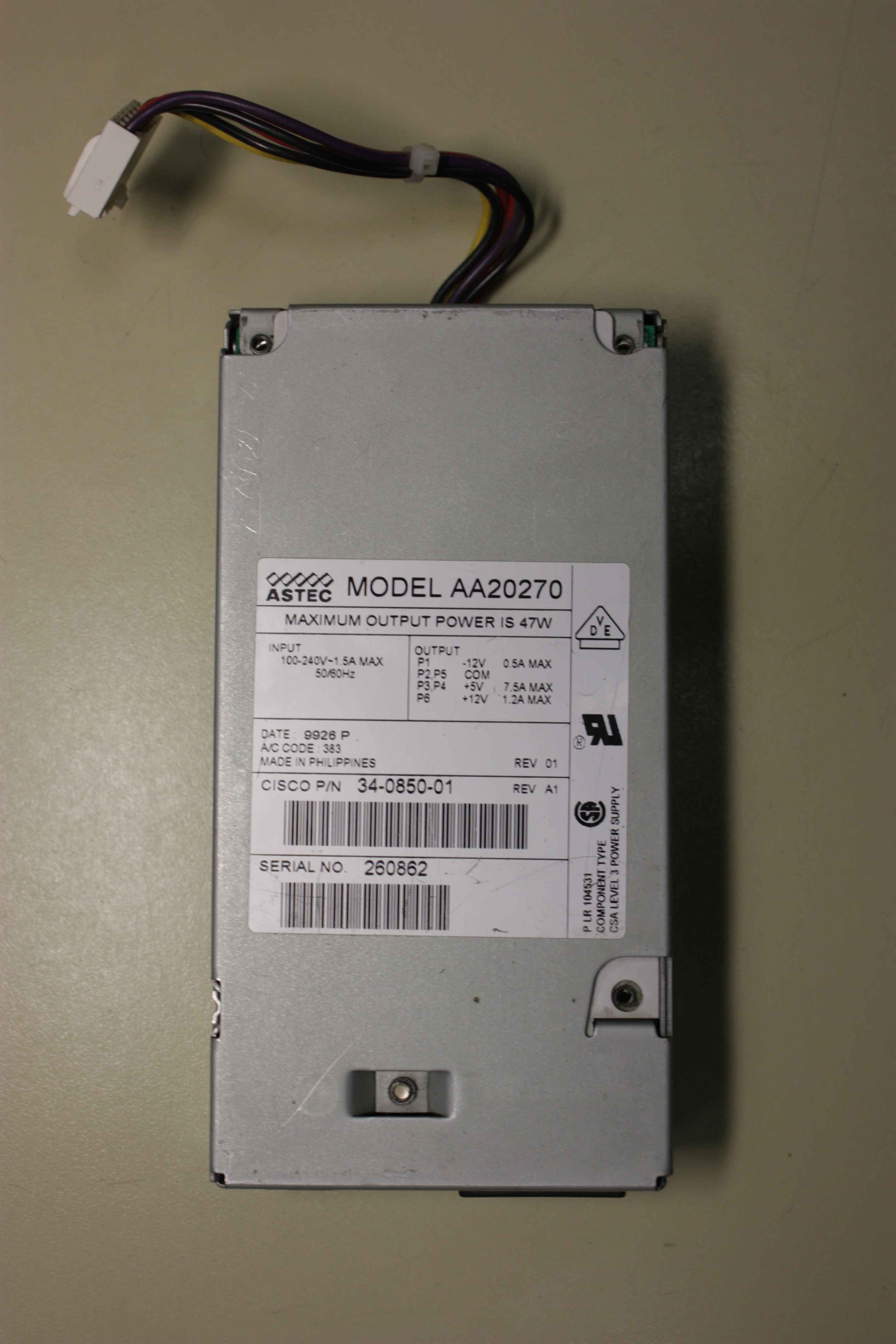

и на самом БП есть описания выходных напряжений обозначенных как p1-p6



В этом БП цветовая схема проводов стандартная, как и в БП ATX. Красный +5, Жёлтый +12, Чёрный - GND,
Фиолетовый -12. Разве, что фиолетовый не вписывается в стандарт, т.к. там должен быть синий.

Замерил выходные напряжения БП на холостом ходу

 +5  ~ 5.5-6 вольт
 +12 ~ 6-7 вольт
 -12 ~ -6 - -7 вольт

Замерил выходные напряжения БП под нагрузкой

 +5 ~ 2 вольта
 +12 ~ 2-3 вольта
 -12 ~ -2 - -3 вольта

О как просаживает, вывод проблема в БП.

[ 3 ] Ремонт.

Первая идея была заменить все электролиты по +12 линии. Если не поможет заменить все остальные. Перед
тем как начать паять погуглил по данному вопросу и убедился, что в интернете пусто.

Решил спросить у знакомого электронщика может он сталкивался. Он сходу говорит меняй мелкий электролит
в горячей части БП.

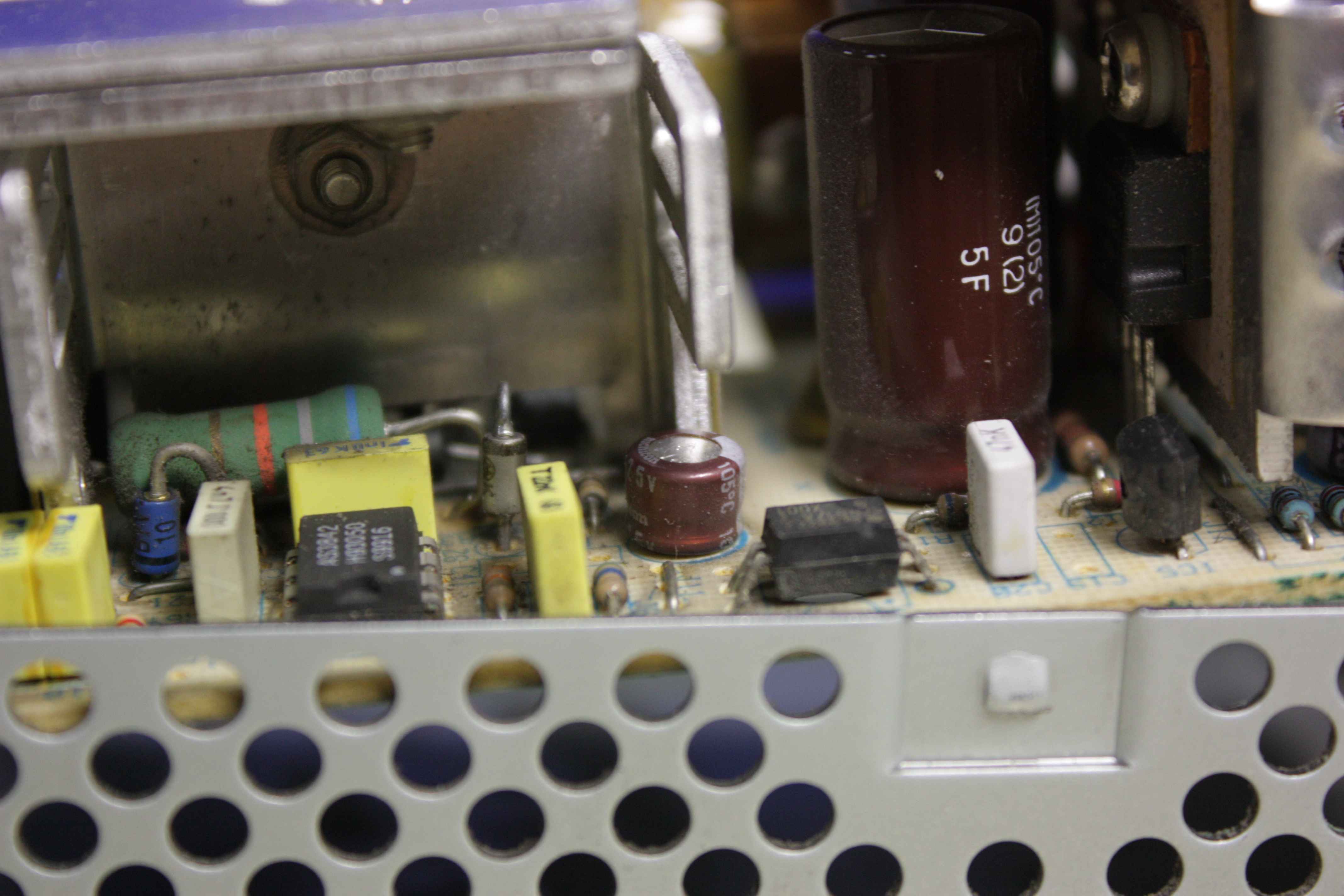

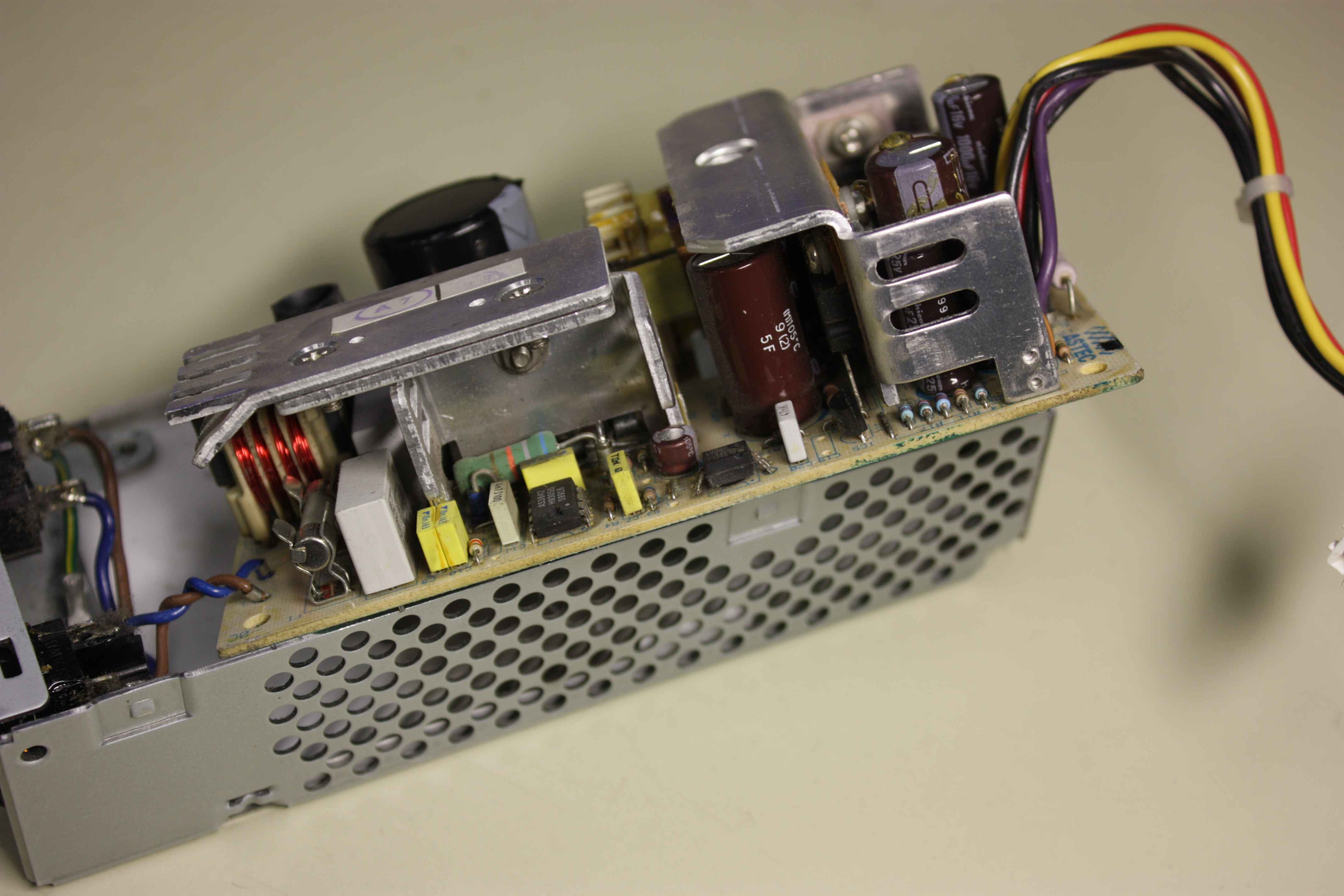

Присмотрелся в БП, действительно есть такой 33Мкф на 25в.

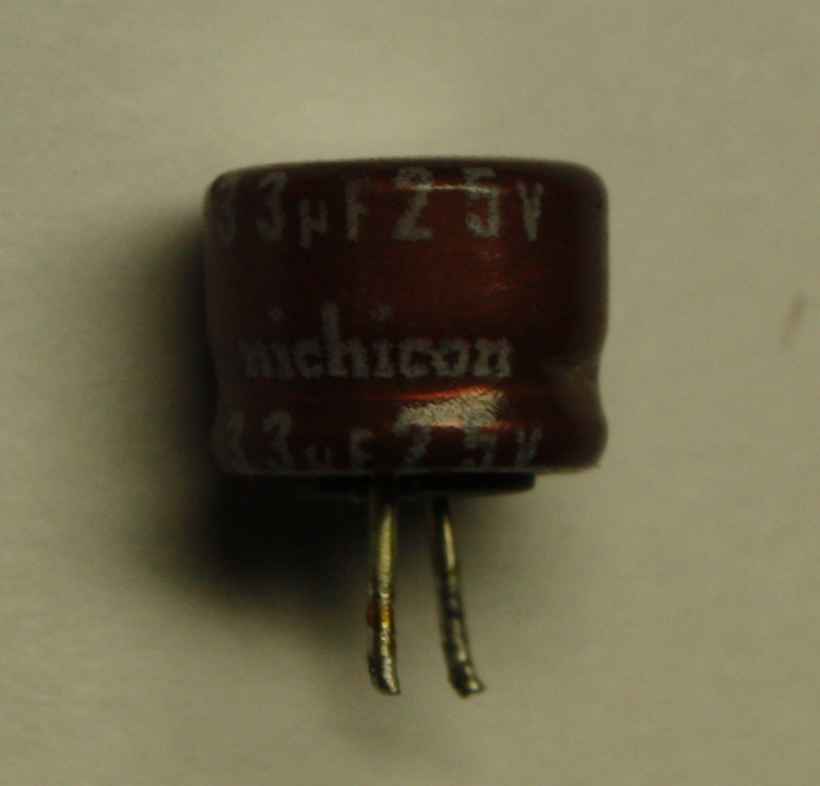

Вот он выпаянный виновник Nichicon 33Mf 25v, который являлся причиной не исправности БП.



В наличии такого же на замену не было, вместо этого нашёл 100Мкф 25в, запаял и вуаля Cisco
замурлыкала кулером и заморгала LED глазами =)

После замены конденсатора замерил выходные напряжения под нагрузкой

  +5  ~ 5.13
  +12 ~ 11.61
  -12 ~ -11,82

Во так уже лучше.

[ 4 ] Резюмируем.

 Очень часто причиной неисправнности дорогой железки является маленький электролит ценой в 50коп. Как видно по фоткам,
 электролитов пухлых на плате БП не было, наверно Cisco следит за компонетной базой своего железа.

 Маленький электролит наверное просто высох от старости...

 Былбы ESR(ЕПС)-Метр можно было б посмотреть на сколько упала его ёмкость, посмотреть какая ёмкость у других. Но увы сего
 девайса у меня нету.
